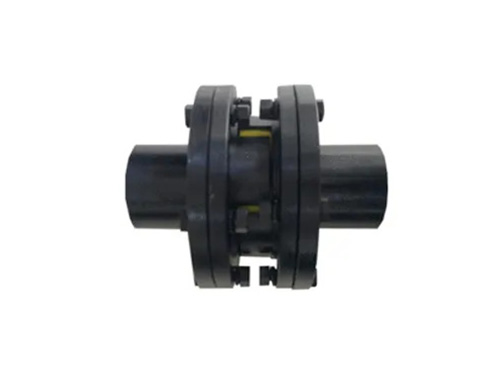

MLS型双法兰梅花形联轴器型号LMS型（新标准）MLS(老标准)基本结构：半联轴器，法兰联接件，弹性件（MT梅花垫），螺栓、螺母、垫圈，凸缘半联轴器。
MLS型双法兰梅花形联轴器是由两个带凸爪形状相同的法兰半联轴器、法兰联接件和弹性元件组成，利用梅花形弹性元件置于两半联轴器凸爪之间，以实现两半联轴器的联接。
MLS型双法兰梅花形联轴器参数：
型号大小：MLS1-MLS13
公称转矩Tn：140-12500N.m
许用转速n：22-130r/min
轴孔长度L：30-202mm
总长度推荐：132-627mm
联轴器外径D：70-400mm
法兰直径：90-500mm
间隙S：2-9mm
重量范围：2.05-260Kg
MLS型双法兰梅花形联轴器特性及应用
MLS型双法兰梅花形联轴器是通过压挤传动的而滑块联轴器是通过剪力传动的。在使用零间隙爪型联轴器时，注意梅花弹性间隔体将会被压扁变形失去弹性，预加负荷消失，导致失去零间隙的性能，还可能在发生严重的问题下工作者才会发现因此客户确定要注意不能超过生产商给出的弹性元件的大的承受能力。
适用于联接同轴线，起动频繁，正反转变化，中低速，中小功率传动轴系。当然根据不同工况条件选用不同的材料，应用场合：风机，泵，轻工，纺织等工作平稳，载荷变化不大的工况采用聚氨酯梅花垫即可。
MLS型双法兰梅花形联轴器产品特点：
(1)工作稳优良，具有良好的减振、缓冲和电绝缘性能。
(2)结构简单，径向尺寸小，重量轻，转动惯量小，适用于中高速场合。
(3)具有较大的轴向、径向和角向补偿能力。
(4)强度好聚氨酯弹性元件耐油，承载能力大，使用寿命长。
(5)联轴器无需润滑，维护工作量少，可连续长期运行。
技术参数：
| 型号 | 旧型号 | 公称转矩/N.m | 许用转速/r/min | 轴孔直径d1,d2,dz | 轴孔长度 | L | Lo | D | Dl | 弹性件型号 | 重量/kg | 转动惯量/kg.㎡ | ||
| 弹性件硬度 | Y型 | J1、J、Z型 | ||||||||||||
| a/Ha | b/Hb | L | L1 | |||||||||||
| 80±5 | 60±5 | |||||||||||||
| LMS1 | MLS1 | 25 | 45 | 8500 | 12,14 | 32 | 27 | 35 | 98 | 50 | 90 | MT1 | 1.33 | 0.0013 |
| 16,18,19 | 42 | 30 | ||||||||||||
| 20,22,24 | 52 | 38 | ||||||||||||
| 25 | 62 | 44 | ||||||||||||
| LMS2 | 无 | 50 | 100 | 7600 | 16,18,19 | 42 | 30 | 38 | 108 | 60 | 100 | MT2 | 1.74 | 0.0021 |
| 20,22,24 | 52 | 38 | ||||||||||||
| 25,28 | 62 | 44 | ||||||||||||
| 30 | 82 | 60 | ||||||||||||
| LMS3 | MLS2 | 100 | 200 | 6900 | 20,22,24 | 52 | 38 | 40 | 117 | 70 | 110 | MT3 | 2.33 | 0.0034 |
| 25,28 | 62 | 44 | ||||||||||||
| 30,32 | 82 | 60 | ||||||||||||
| LMS4 | MLS3 | 140 | 280 | 6200 | 22,24 | 52 | 38 | 45 | 130 | 85 | 125 | MT4 | 3.38 | 0.0064 |
| 25,28 | 62 | 44 | ||||||||||||
| 30,32,35,38 | 82 | 60 | ||||||||||||
| 40 | 112 | 84 | ||||||||||||
| LMS5 | MLS4 | 350 | 400 | 5000 | 25,28 | 62 | 44 | 50 | 150 | 105 | 150 | MT5 | 6.07 | 0.0175 |
| 30,32,35,38 | 82 | 60 | ||||||||||||
| 40,42,45 | 112 | 84 | ||||||||||||
| LMS6 | MLS5 | 400 | 710 | 4100 | 30,32,35,38 | 82 | 60 | 55 | 167 | 125 | 185 | MT6 | 10.47 | 0.0444 |
| 40,42,45,48 | 112 | 84 | ||||||||||||
| LMS7 | MLS6 | 630 | 1120 | 3700 | 35 38* | 82 | 60 | 60 | 185 | 145 | 205 | MT7 | 14.22 | 0.0739 |
| 40 42 45,48,50,55 | 112 | 84 | ||||||||||||
| LMS8 | MLS7 | 1120 | 2240 | 3100 | 45 48 50,55,56 | 70 | 209 | 170 | 240 | MT8 | 21.16 | 0.1493 | ||
| 60,63,65 | 142 | 107 | ||||||||||||
| LMS9 | MLS8 | 1800 | 3550 | 2800 | 50 55 56* | 112 | 84 | 80 | 240 | 200 | 270 | MT9 | 30.7 | 0.2767 |
| 60,63,65,70,71,75 | 142 | 107 | ||||||||||||
| 80 | 172 | 132 | ||||||||||||
| LMS10 | MLS9 | 2800 | 5600 | 2500 | 60 63,65 70,71,75 | 142 | 104 | 90 | 268 | 230 | 305 | MT10 | 44.55 | 0.5262 |
| 80,85,90,95 | 172 | 132 | ||||||||||||
| 100 | 212 | 167 | ||||||||||||
| LMS11 | MLS10 | 4500 | 9000 | 2200 | 70 71 75, | 142 | 107 | 100 | 308 | 260 | 350 | MT11 | 70.72 | 1.1362 |
| 80 85 90,95 | 172 | 132 | ||||||||||||
| 100,110,120 | 212 | 167 | ||||||||||||
| LMS12 | MLS11 | 6300 | 12500 | 1900 | 80 85 90 95* | 172 | 132 | 115 | 345 | 300 | 400 | MT12 | 99.54 | 1.9998 |
| 100,110,120,125 | 212 | 167 | ||||||||||||
| 130 | 252 | 202 | ||||||||||||
| LMS13 | MLS12 | 11200 | 20000 | 1600 | 90 95* | 172 | 132 | 125 | 373 | 360 | 460 | MT13 | 137.53 | 3.6719 |
| 100 110 120 125* | 212 | 167 | ||||||||||||
| 130,150,160 | 252 | 202 | ||||||||||||
| LMS14 | MLS13 | 12500 | 25000 | 1500 | 100 110 120 125* | 212 | 167 | 135 | 383 | 400 | 500 | MT14 | 165.25 | 5.1581 |
| 130 140,150 | 252 | 202 | ||||||||||||
| 160 | 302 | 242 | ||||||||||||
| 注：1、质量、转动惯量按L推荐 小轴孔计算近似值。 2、带*号轴孔直径可用于Z型、J型轴孔。 3、a、b为两种材料的硬度代号。 4、L0是两端轴孔长度均为L推荐时联轴器的全长。 5、Y型为长圆柱形轴孔。J1型为无沉孔短圆柱形轴孔。J型为有沉孔短圆柱形轴孔,Z型为有沉孔的圆锥形轴孔。 | ||||||||||||||
