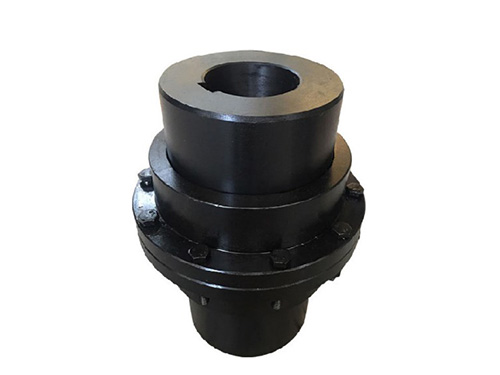

WG型鼓形齿式联轴器

WG型鼓形齿式联轴器纠正同心是转动设备检修工作的一项内容，若纠正的方法不对或纠正的结果不细致，会引起转动设备的振动值超标，严重威胁着转动设备的正常运行，尤是高转速设备，对联轴器纠正的数据要求严格。

联轴器纠正同心的方法有不同种类。按转动设备的安装位置分为卧式和立式两种，其中卧式较常见；按纠正简易程度又分为简易纠正与系统纠正两种，前者找出的结果较粗略，后者得出的结果理想。无论按什么方式分类，它们的原理及分析方法是一致的。

纠中心的目的是使一转子轴的中心线为另一转子轴的中心线的延续曲线。因为两个转子的轴是用联轴器连接，所以只要联轴器的两对轮中心线是延续的，那么两转子的中心线也就确定是一条延续的曲线。

要使鼓形齿联轴器的两对轮中心是延续的，则须满足以下两个条件：

使两个对轮中心重合，也就是使两对轮的外圆重合；

使两对轮的结合面（端面）平行（两中心线平行）。同时满足以上两个条件，则两轴的中心线就是一条延续曲线。如果测的值不等，需要对地脚进行调整，使之满足以上两个条件。

WG型鼓形齿式联轴器的相关型号：

WG1、WG2、WG3、WG4、WG5、WG6、WG7、WG8、WG9、WG10、WG11、WG12、WG13、WG14、WG15、WG16、WG17、WG18、WG19、WG20、WG21、WG22、WG23、WG24

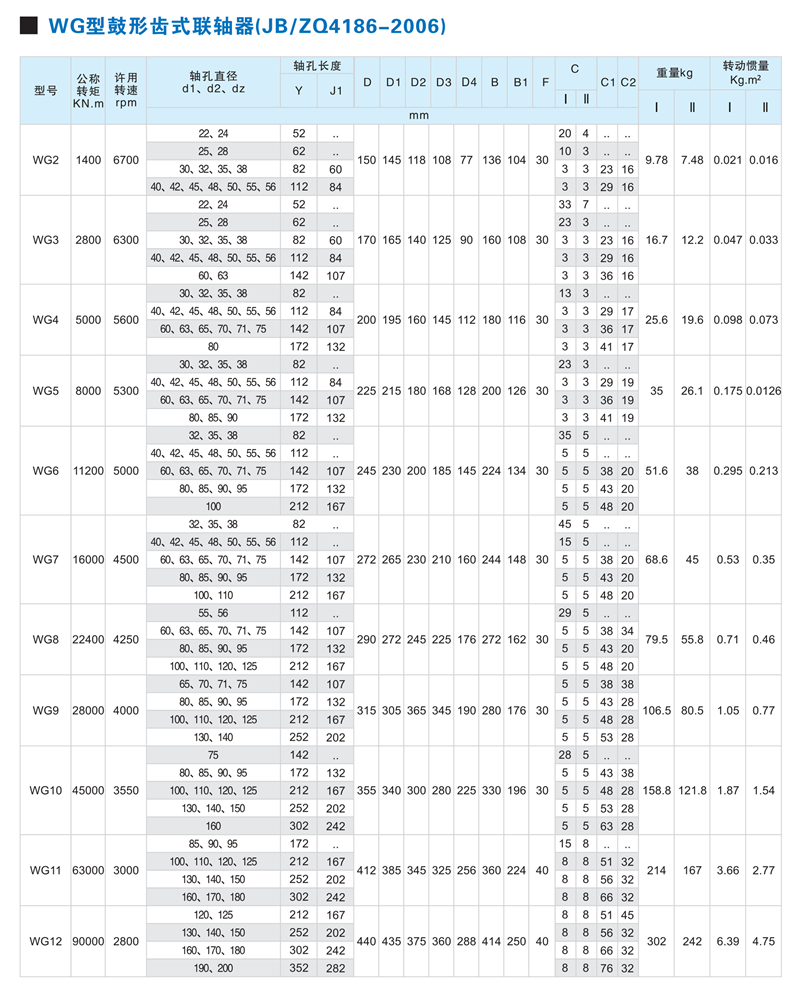

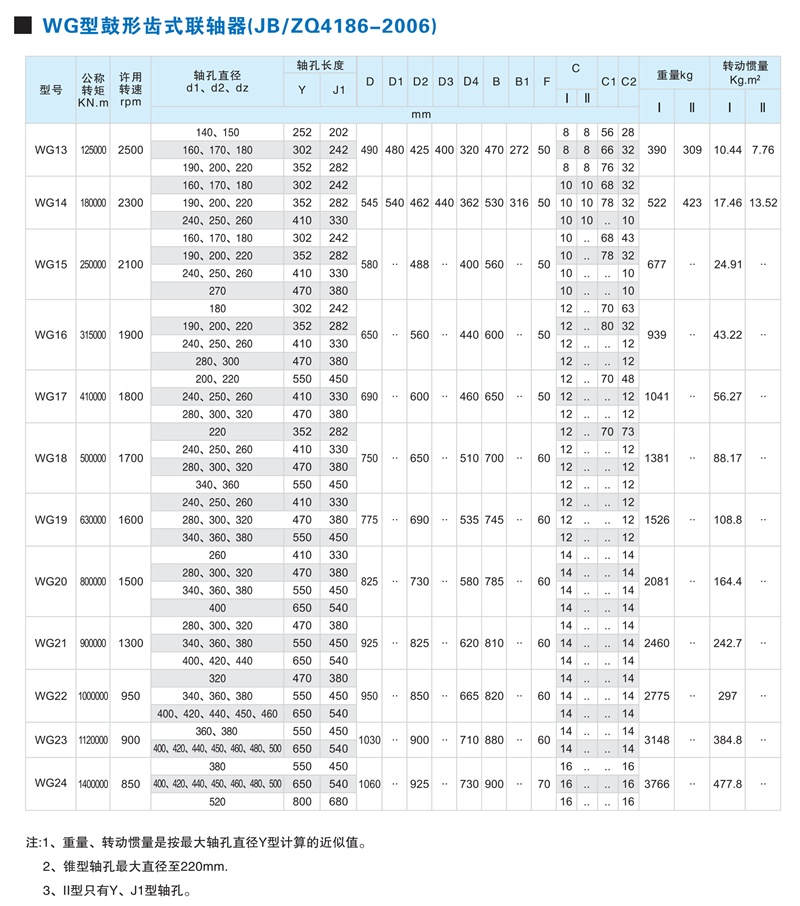

WG型鼓形齿式联轴器的相关参数：

轴孔直径d：16-300mm

轴孔长度L：52-470mm

联轴器外径D：122-650mm

内齿圈长度：100-316mm

重量范围：5.6-939Kg

型号大小：WG1-WG16

公称转矩Tn：710-280000N.m

许用转速n：7500-1900r/min
