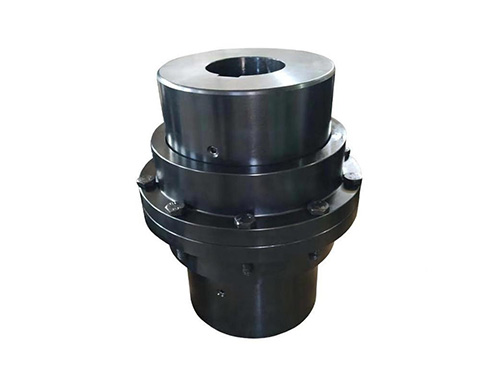

CLZ型齿式联轴器

CLZ型齿式联轴器属于刚挠性联轴器，齿式联轴器是由齿数相同的内齿圈和带外齿的凸缘半联轴器等零件组成。外齿分为直齿和鼓形齿两种齿形，所谓鼓形齿即为将外齿制成球面，球面中心在齿轮轴线上，齿侧间隙较一般齿轮大，鼓形齿联轴器可允许较大的角位移（相对于直齿联轴器），提高传递转矩的能力，延长使用寿命。有角位移时沿齿宽的接触状态。大转矩鼓形齿式联轴器承载冲击有力的，但齿面接触应力和齿根弯曲疲劳强度要求高，如果我们采取特别结构、特别材料、特别工艺，那么该联轴器就能够满足大直径轧管机的要求。

CLZ型齿式联轴器在工作时，两轴产生相对角位移，内外齿的齿面周期性作轴向相对滑动，必然形成齿面磨损和功率消耗，因此，齿式联轴器需在有良好和密封的状态下工作。

CLZ型齿式联轴器具有少量轴线偏移补偿性能，不能缓冲、减振。外形尺寸小，承载能力大，理论上传递转矩大，需要润滑、密封，但噪声较大、价格贵，用于联接水平两同轴线轴系传动。常用于低速重载工况条件的轴系传动，如冶金机械、重型机械燃汽轮机的轴系传动。

CLZ型齿式联轴器技术参数：
